Kuvia ja selvityksiä matkan varrelta

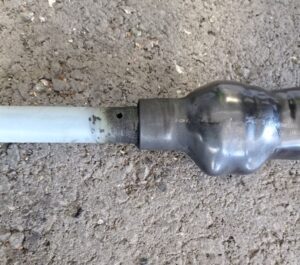

10.3.2023 Asennusvirhe 20 kV muuntajan kulmapäätteessä (1,5 vuotta kesti)
Kuvat: läpilyönti näkyy alakuvassa

20 kV muuntajan kulmapääte

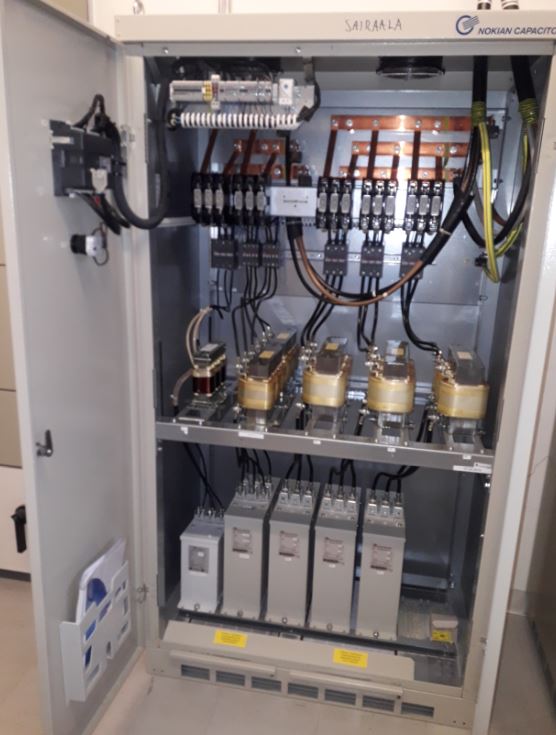

Kompensointi kondensaattori muutos pienempään 25 kvar > 12,5kvar, säätö paranee
















–

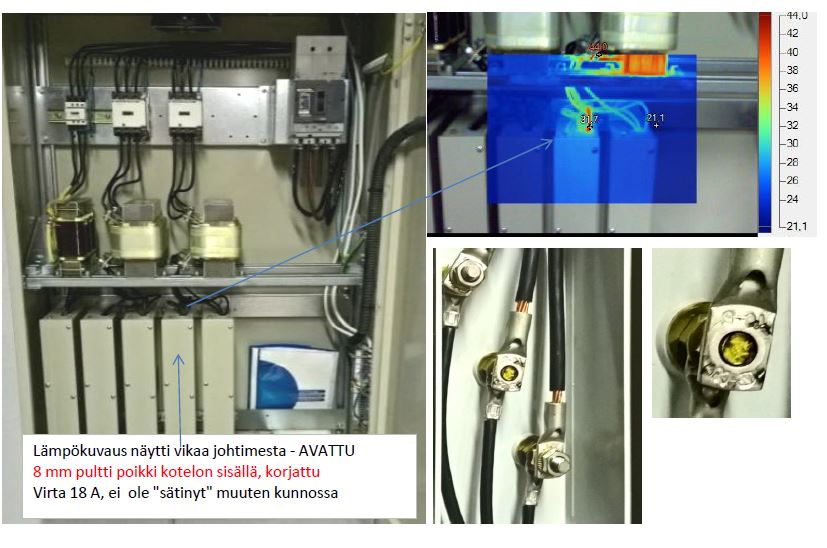

Kompensointi pariston kotelon sisällä oli 8 mm pultti poikki, tehtaalla kiristetty liian tiukalle.
Kompensointi 2017 vika pultissa

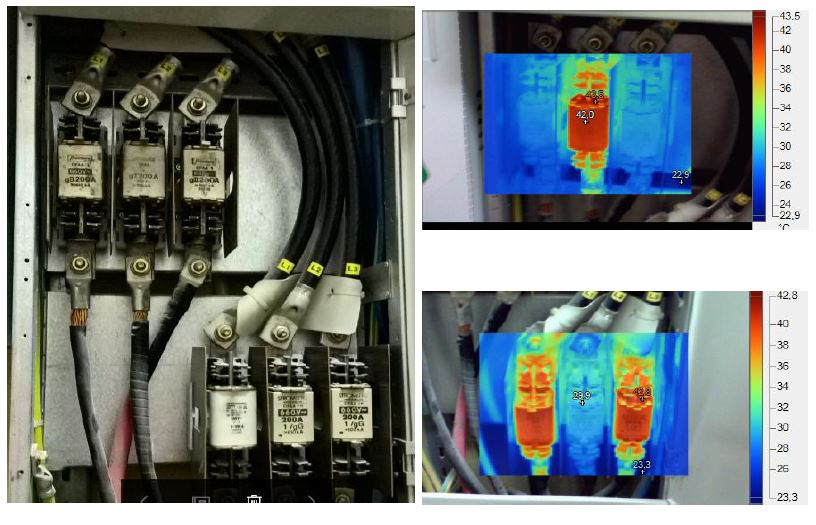

Kompensoinnin tarkastuksen yhteydessä kahden syöttökaapelin varokelämmöt epätasaiset
Varokkeita rikki  L1 ja L3 -1 kaapeli ja L2 -2 kaapeli
sulakevika vaiheissa











Lämpökuvauksessa todettua: varoke ja kytkin osa samasta, pystykuva kompensoinnin L1 sulanut lämmöstä

varoke-liitos-lammennyt-1

varoke-liitos-lammennyt-2

varoke-liitos-lammennyt-3

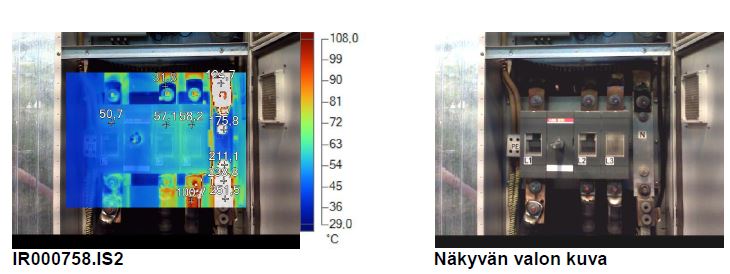

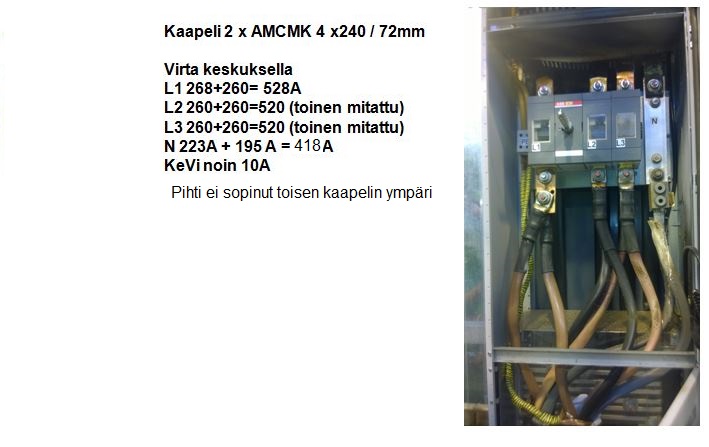

Lämpökuvaus: (syöttö PK) nollavirta 418A ja lämpöä 250 c
kuva1 630A katkaisija ja nolla 420A 250c


lämpökuva 630A katkaisija ja nolla 420A 250c lähi

 lämpökuva 630A katkaisija ja nolla 420A 250c

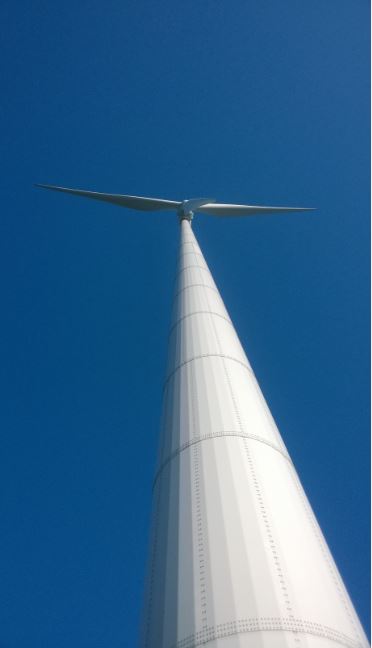

Skaala Production Oy: 5.0 MW muuntamo

Skaala Production Oy 5.0MW

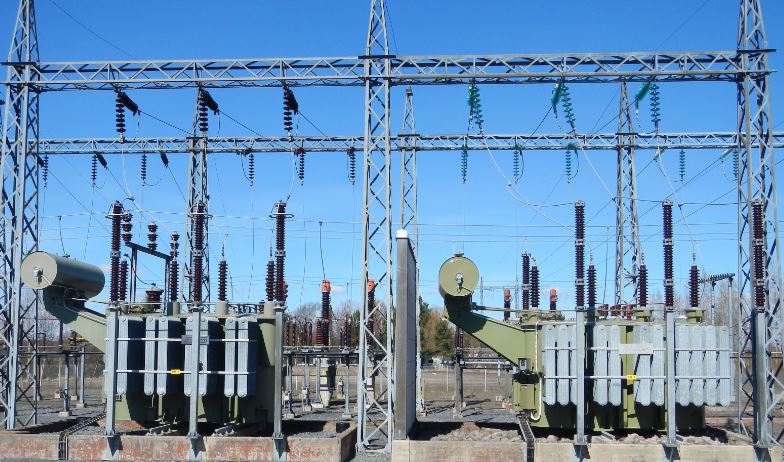

Mitattiin Sähköasemien 110/20 kV kaikki maadoitukset kentältä
-mittauspisteitä tulee n.  100 kpl , isoilla asemilla yli 200 kpl
Sähköasemilla maadoitusmittauksia




LÄMPÖKUVAUS
Lämpökuvassa – L1 varokepuristusliitoksen vika – Löysä liitos – likaa välissä tai väärä sulakekoko varokealustaan.

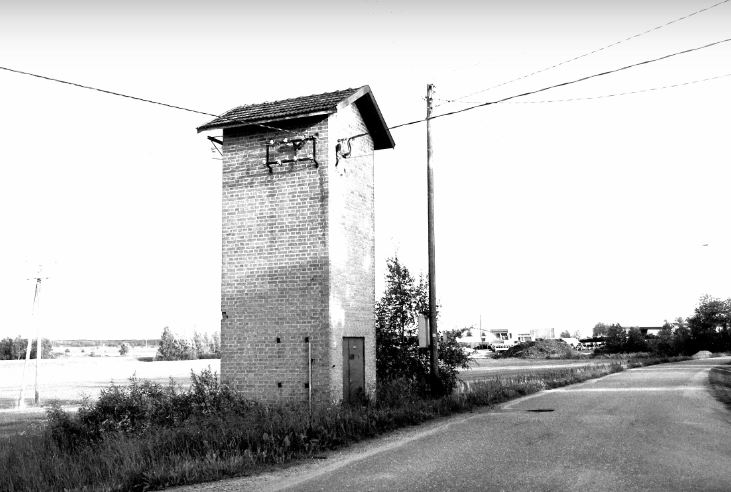

Jalasjärvi, Luopajärven vanhatie ja 20 kV tiilikoppi 2014 ( kuva muokattu MV)
Purettu 7 2015 , nyt paikalla pellikoppi
 historiaa 20 kV tiilikoppi

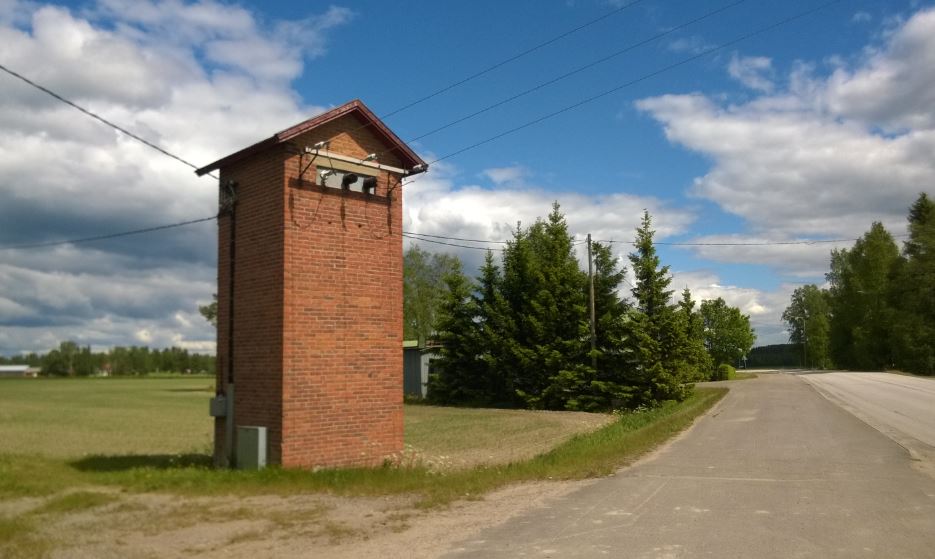

Jalasjärvi, Ala-Vallintie 368 61600 Tiilikoppi 6 2015  P62’28.604 I 022’49.074  k-84m
Tiilikoppi Jalasjärvi 2015

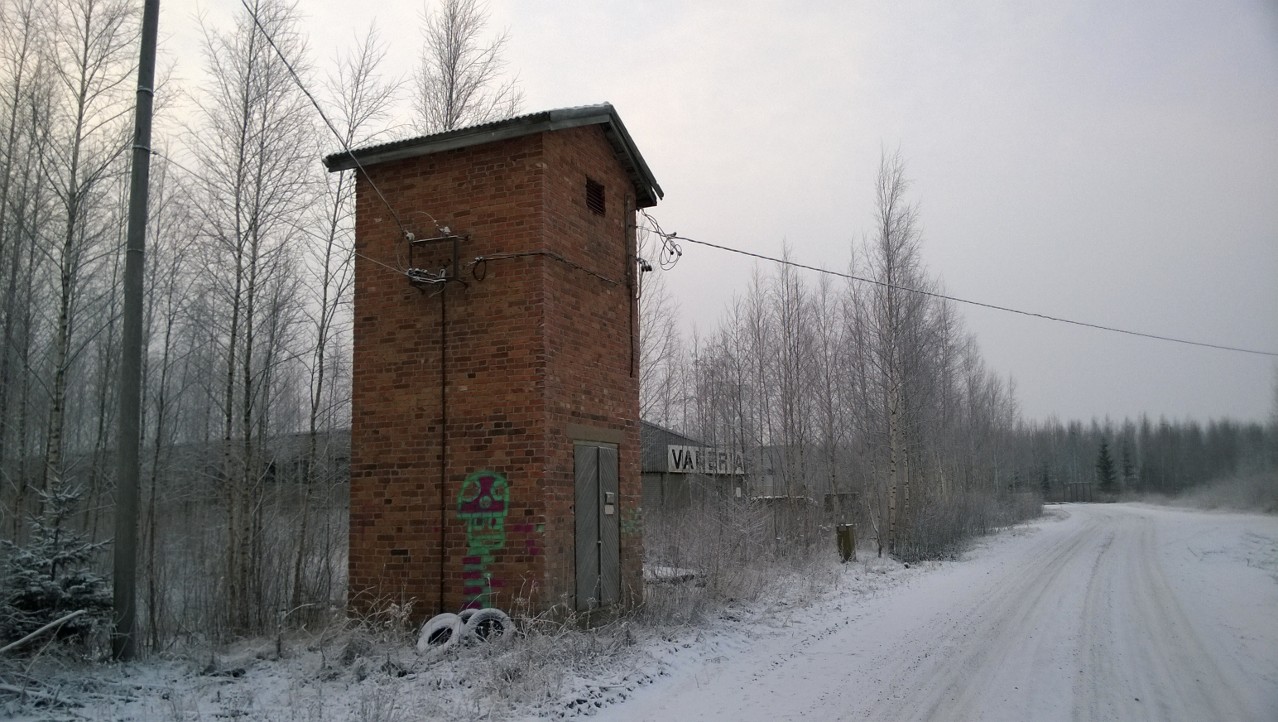

Ilmajoki varikkotie
WP_20160108_002

















.

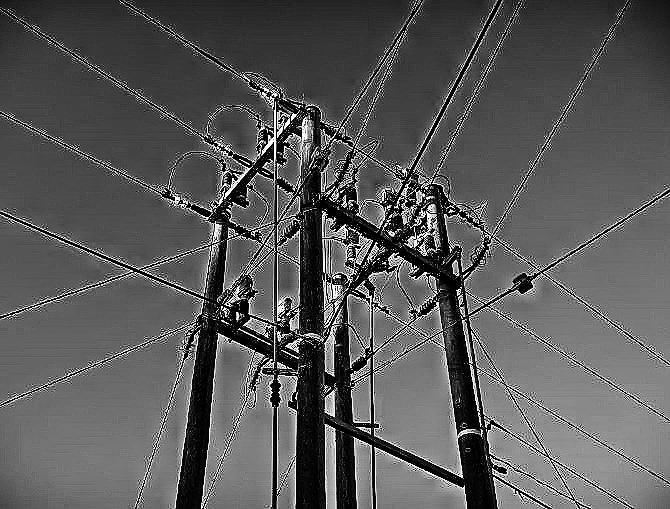

 20 kV Erottimet, neliöpuu, Seinäjoki  (kuva muokattu)


20kv erottimet


.
